납품현황

Smart Wheel DYNO
Download free bootstrap 4 landing page, free boootstrap 4 templates, Download free bootstrap 4.1 landing page, free boootstrap 4.1.1 templates, weber Landing page
구분 주요사양 비고
평가대상
  • 스마트 휠
    		•
    시험기
  • 구동형태 : 스핀들모터(ATR,ASR 제어)
  • MAX 회전속도 : 7500rpm(입력)
  • 정격토크 : 327Nm@1750rpm
  • 기어박스 : 기어비 5.8 : 1
    		•  기어박스 자체 설계 제작
    기타
  • 공냉식 기어 박스 냉각 장치
  • 제어계측장치 (Labview, NI)
    		•

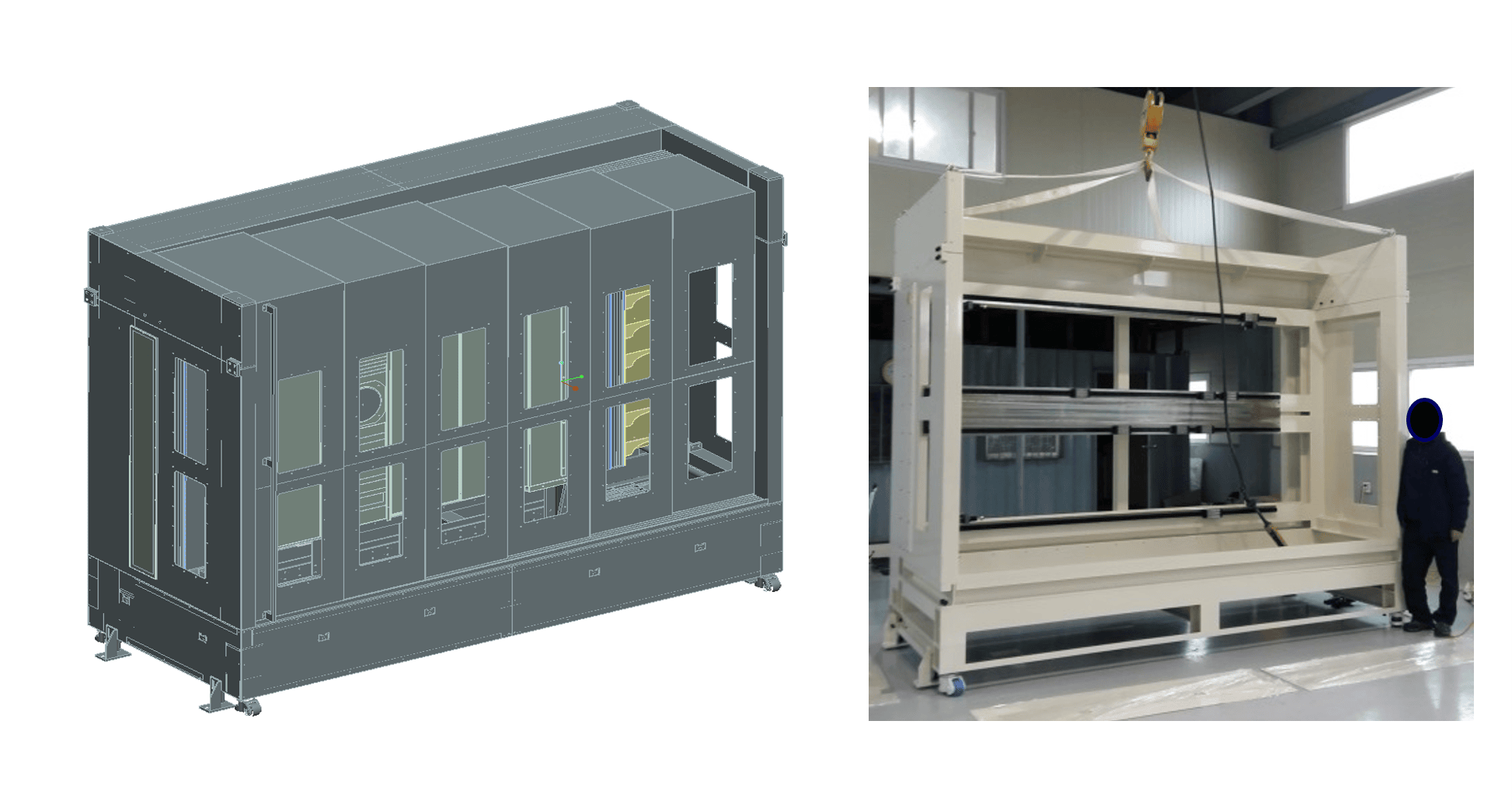

    WIA SLIDE COVER
    Download free bootstrap 4 landing page, free boootstrap 4 templates, Download free bootstrap 4.1 landing page, free boootstrap 4.1.1 templates, weber Landing page
    구분 주요사양 비고
    평가대상
  • 공작기계 슬라이드 커버 (수평형 머시닝센터 X,Y축)
  • 크기 : MAX 2.7m x 2.3m x 0.15m
  • STOKE : 1400mm(수평), 1100mm(수직)
    		•
    시험기
  • 구동형태 : 리니어모터
  • MAX Stroke(수평/수직) : 2000 / 1500mm
  • 제어속도 : 0~100m/min
  • 가감속도 : 2g
  • 크기 : 3.5m(W) x 3.3m(H) x 1.5m(D)
    		•  기어박스 자체 설계 제작
    기타
  • 절삭유 및 칩 분사장치
  • 제어계측장치 (Labview, NI)
    		•

    WIA 공작기계 시험기 (주축 & CLAMPING)
    Download free bootstrap 4 landing page, free boootstrap 4 templates, Download free bootstrap 4.1 landing page, free boootstrap 4.1.1 templates, weber Landing page
    구분 주요사양 비고
    평가대상
  • 공작기계에서 가공을 하는 수직형 주축
  • 시험대상 자체 내장 모터 구동 (FANUC/SIEMENS)
    • 시험기
  • 절삭 부하 인가 장치
  • 고속/저부하용 : Max40,000RPM/ Max 1,500N
  • 저속/고부하용 : Max20,000RPM/ Max 5,000N
  • 환경 챔버 : 작동 환경 : 절삭유 70bar 분사 조건 기밀 유지
    		•
    기타
  • 절삭유 공급 장치
  • 유압 장치
  • 제어계측장치 (Labview, NI)
    		•

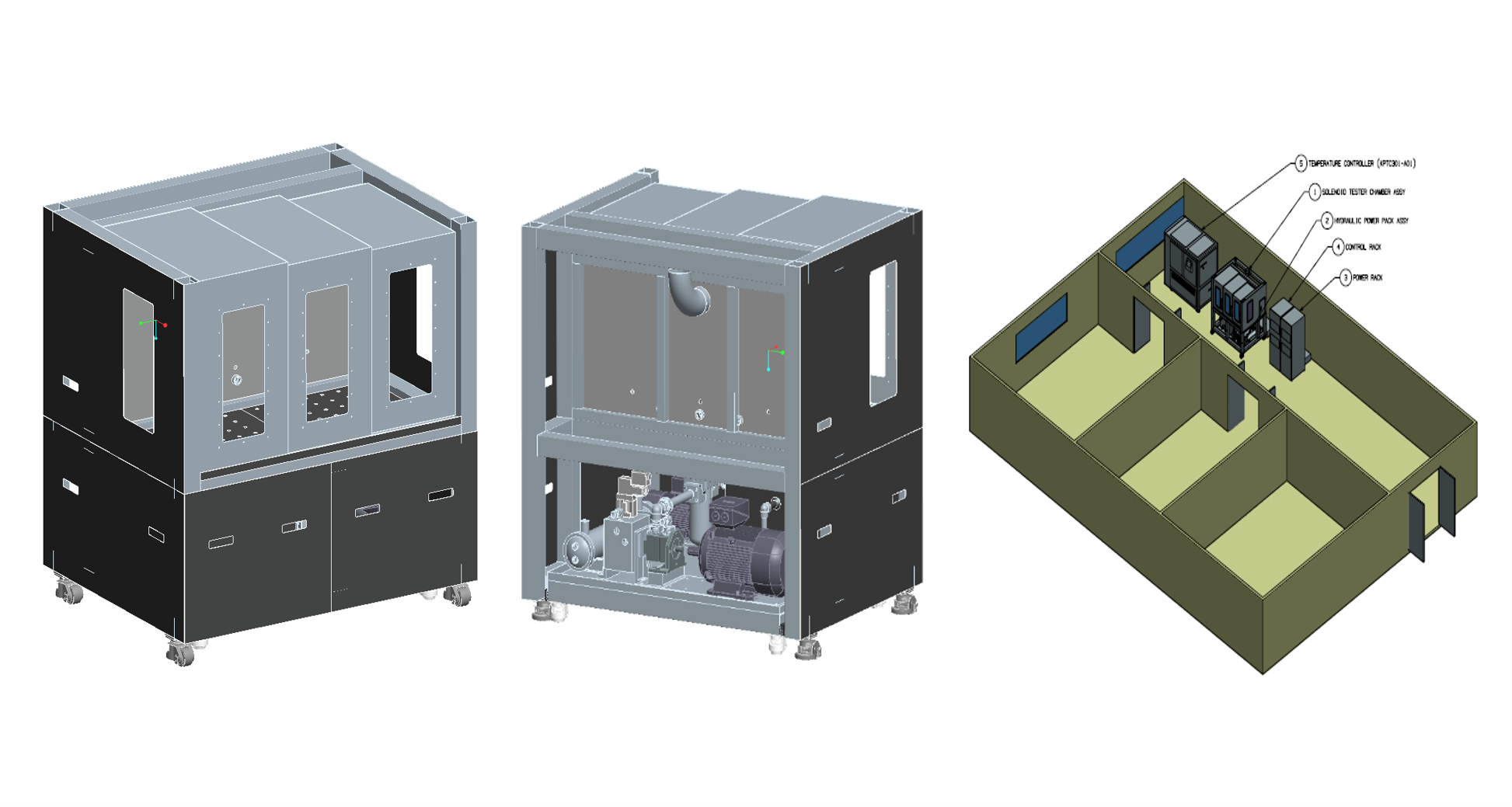

    HPT SOLENOID VALVE TESTE
    Download free bootstrap 4 landing page, free boootstrap 4 templates, Download free bootstrap 4.1 landing page, free boootstrap 4.1.1 templates, weber Landing page
    구분 주요사양 비고
    평가대상
  • 자동변속기용 유압솔레노이드 밸브
  • VFS (SPOOL TYPE)
  • STROKE : 1.7mm
    		•
    시험기
  • 구동형태 : 모터와 펌프로 구성된 유압시스템
  • Max 50LPM, 50bar, 120℃
  • 유압 비례 서보밸브에 의한 유압, 유량 제어
  • 유압편차 : ±0.03bar
  • 크기 : 1.8m(W) × 1.8m(H) × 1.4m(D)
    		•  저온유압 공급장치 - -40~0℃
    기타
  • 전류파형분석계, Spool Stroke 측정 장치
  • 제어계측장치 (Labview, NI)
    		•

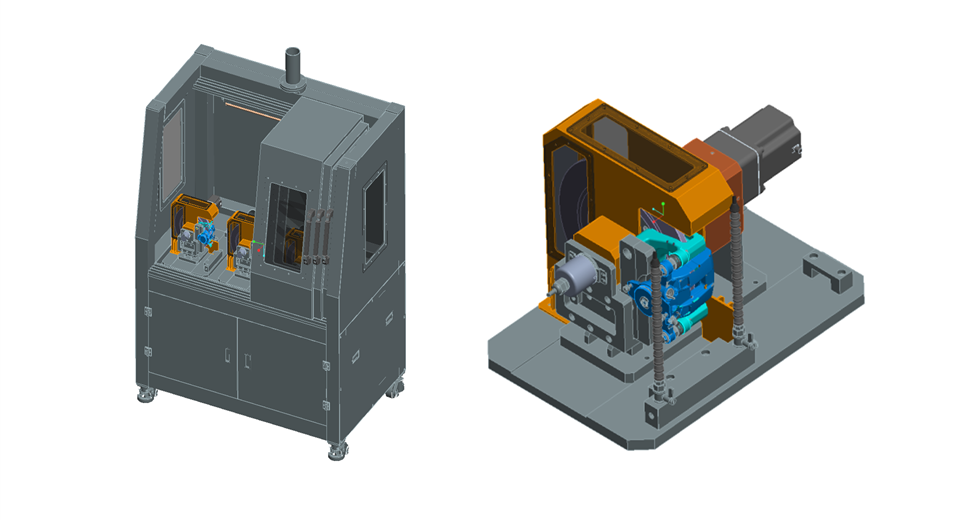

    UNICK EPB (electronic parking brake) TESTER
    Download free bootstrap 4 landing page, free boootstrap 4 templates, Download free bootstrap 4.1 landing page, free boootstrap 4.1.1 templates, weber Landing page
    구분 주요사양 비고
    평가대상
  • 자동차용 Electronic parking brake모터액추에이터
    • 시험기
  • 구동형태 : 서보모터에 의한 디스크 회전각 정밀 제어
  • 브레이크 디스크 두께에 따른 압착력 측정 (정밀 로드셀)
  • 시험기 크기 : 1.5m(W) × 1.8m(H) × 1.2m(D)
    		•
    기타
  • 전압,전류분석장치
  • 제어계측장치 (Labview, NI)
    		•

    HPT THROTTLE & SHIFT ACTUATOR
    Download free bootstrap 4 landing page, free boootstrap 4 templates, Download free bootstrap 4.1 landing page, free boootstrap 4.1.1 templates, weber Landing page
    구분 주요사양 비고
    적용대상
  • 자동차 가속 페달 및 자동변속기 변속 레버
    • 시험기
  • 구동형태 : 서보모터와 절대좌표 엔코더에 의한 정밀 위치 제어
  • Max Stroke(가속/변속) : 150mm/200mm
  • 제어속도 : Max.87mm/sec
  • 가감속도 : 2g
  • 추력 : 25kgf이상
    		•
    기타
  • 로드셀 및 변위 센서 장착
  • 제어계측장치 (Labview, NI)
    		•

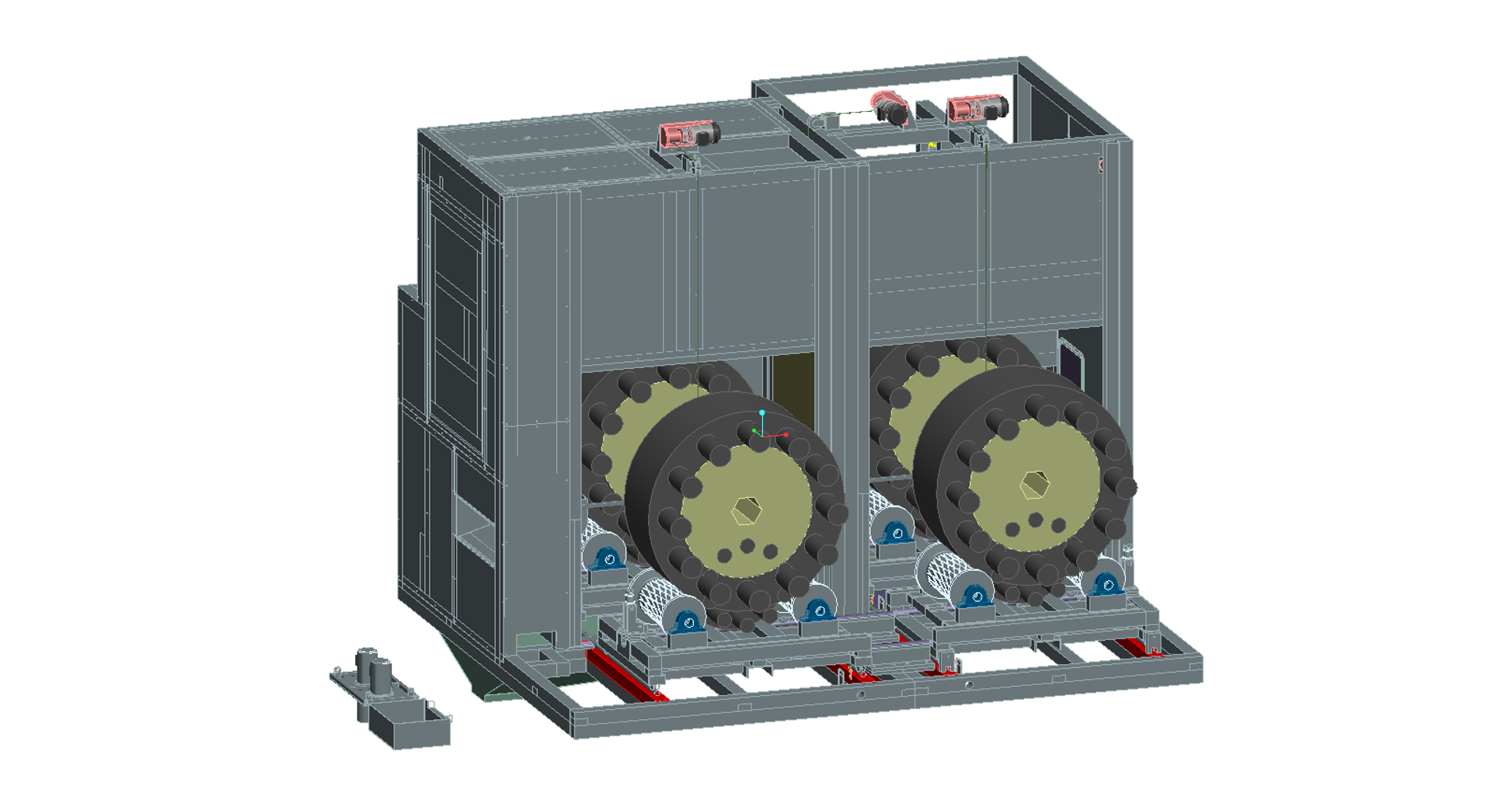

    MOBIS HSG MULTI TESTER
    Download free bootstrap 4 landing page, free boootstrap 4 templates, Download free bootstrap 4.1 landing page, free boootstrap 4.1.1 templates, weber Landing page
    구분 주요사양 비고
    평가대상
  • HSG (Hybrid Starter Generator)
  • 가속 시 엔진을 보조함은 물론 제동 및 감속 시 발전 역할을 수행
    		•
    시험기
  • 구동형태 : 스핀들 모터
  • 엔진 BELT 구동부를 실차 엔진과 유사하게 구성
  • 동시 4대 시험가능 구조
  • Max 회전 속도 : 6000rpm(입력), 14000rpm(출력)
    		•
    기타
  • 냉각장치, 스핀들 이상 경보 장치, 캐스터 승강장치
    		•

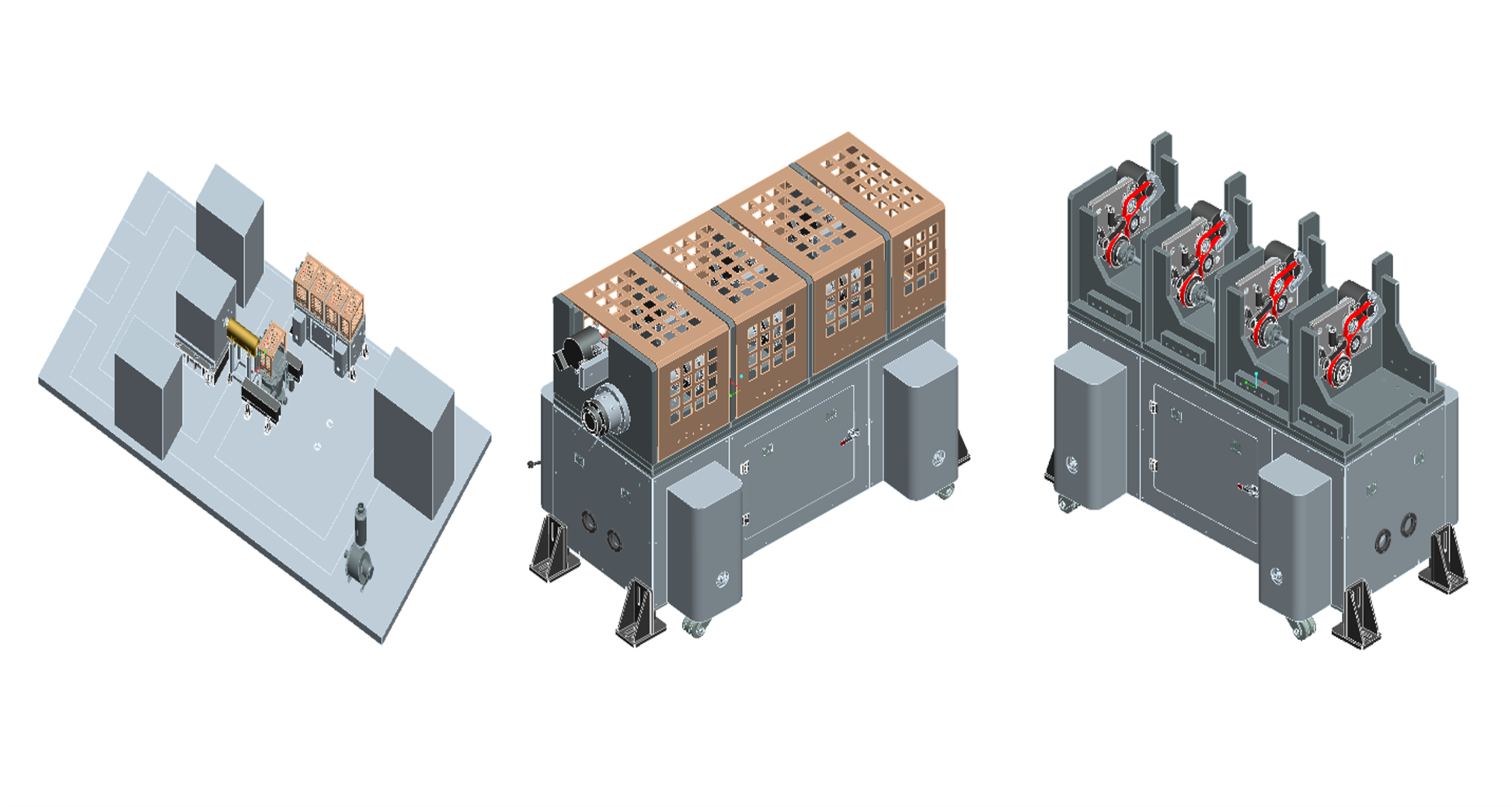

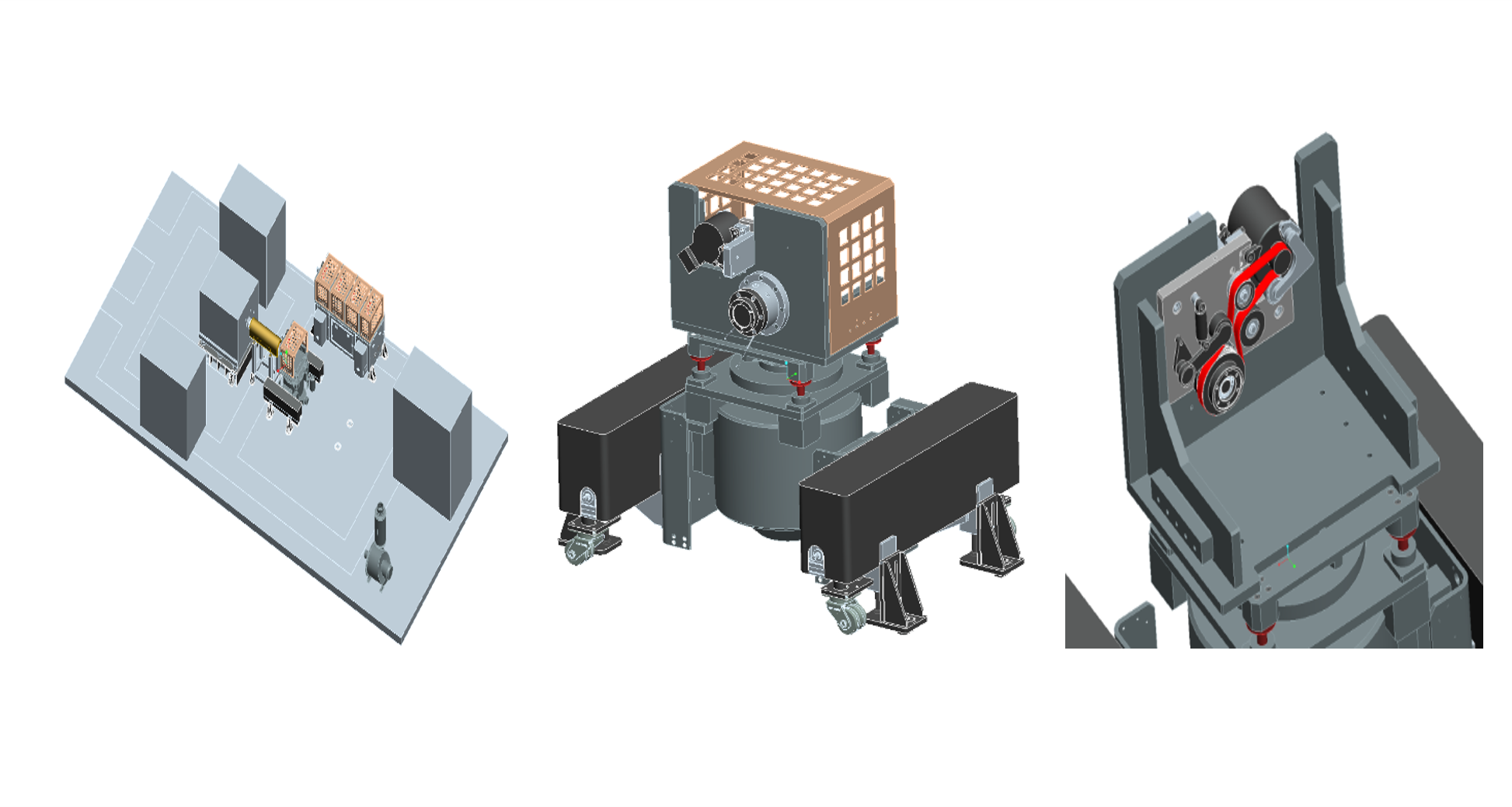

    MOBIS HSG SHAKER
    Download free bootstrap 4 landing page, free boootstrap 4 templates, Download free bootstrap 4.1 landing page, free boootstrap 4.1.1 templates, weber Landing page
    구분 주요사양 비고
    평가대상
  • HSG (Hybrid Starter Generator)
  • 가속 시 엔진을 보조함은 물론 제동 및 감속 시 발전 역할을 수행
    		•
    시험기
  • 구동형태 : 스핀들 모터 및 가진기
  • 엔진 BELT 구동부를 실차 엔진과 유사하게 구성
  • 가진 조건에서 성능 및 신뢰성 시험가능
  • Max. Velocity : 1.8 m/s, Max. Acceleration Sine : 102G
  • , Max. Acceleration
  • Random : 71.4 Grms, Max. Acceleration Shock : 255 G
  • Max 회전 속도 : 6000rpm(입력), 14000rpm(출력)
    		•
    기타
  • 냉각장치, 스핀들 이상 경보 장치, 캐스터 승강장치
    		•

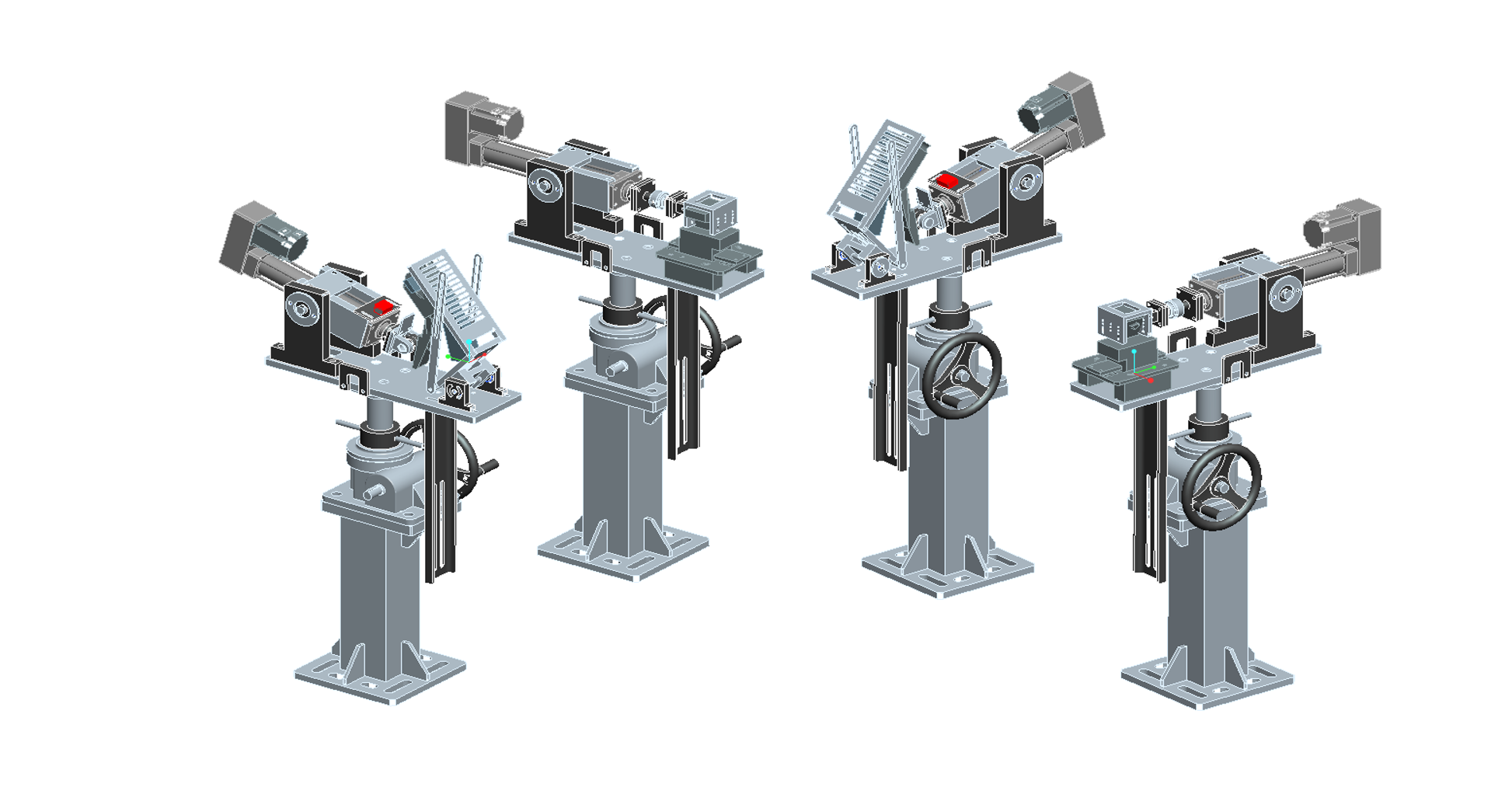

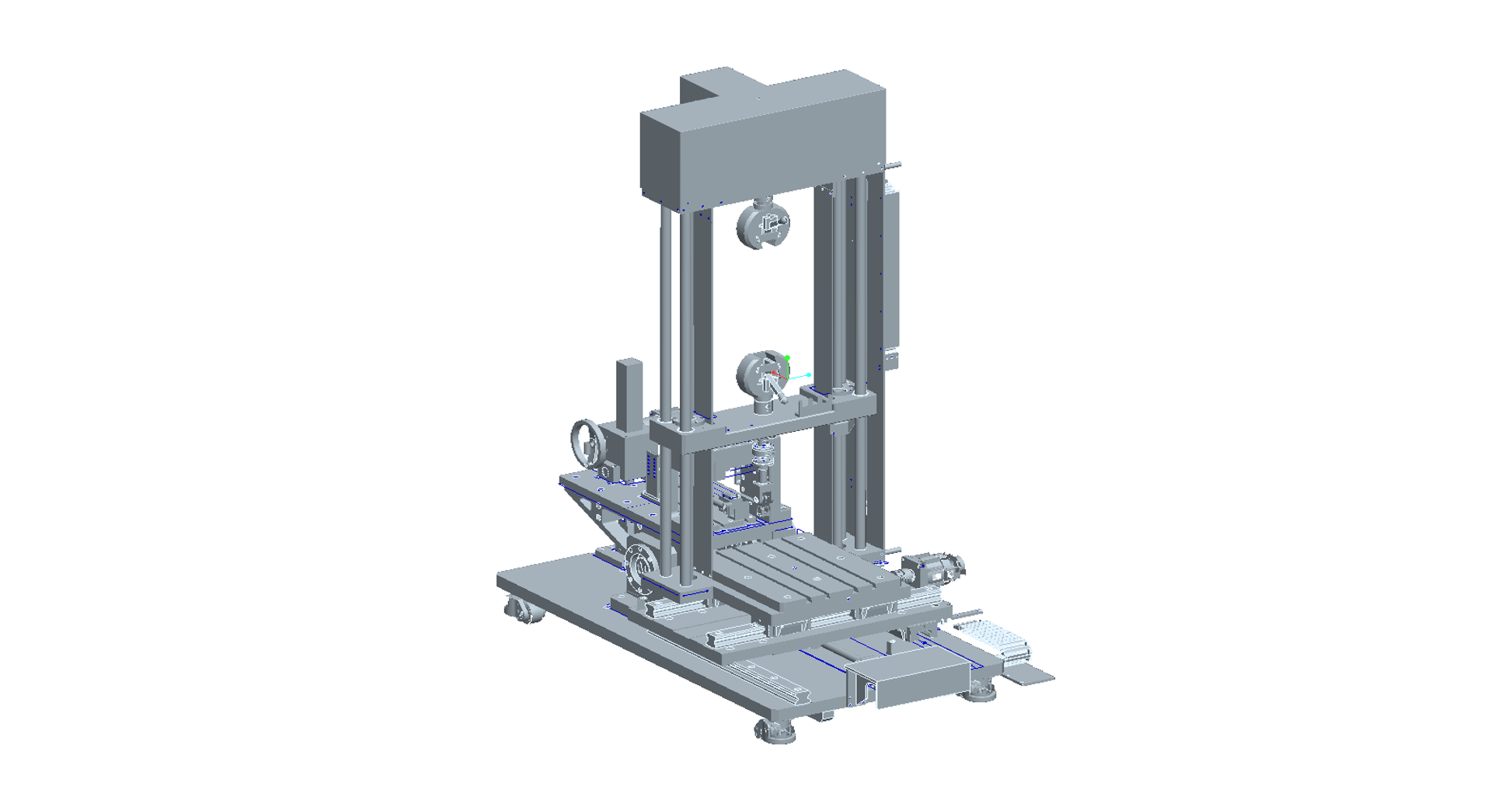

    ERAE 강성시험기
    Download free bootstrap 4 landing page, free boootstrap 4 templates, Download free bootstrap 4.1 landing page, free boootstrap 4.1.1 templates, weber Landing page
    구분 주요사양 비고
    평가대상
  • 자동차 조향 장치 컬럼
    		•
    시험기
  • 구동형태 : 서보 모터 및 리니어 엔코더를 이용한 위치 제어
  • X,Y,Z,ΘX 4축 제어 장치
  • UTM (UNIVERSAL TESTING MACHINE) 설계 제작 적용
  • 미소변위 센서 적용
    		•
    기타
  • 로드셀 및 변위 센서, 제어계측장치 (Labview, NI)

    • MK 타이어 금형 자동 세척 절단기_2017Y02M
    Download free bootstrap 4 landing page, free boootstrap 4 templates, Download free bootstrap 4.1 landing page, free boootstrap 4.1.1 templates, weber Landing page
    구분 주요사양 비고
    평가대상
  • 자동차용 타이어 금형 자동 세척 및 융탕부 절단 장비
    		•
    시험기
  • 구동형태 : 서보 모터, 유압실린더, 공압실린더 및 리니어 엔코더를 이용한 다축 위치 제어
  • 세척 및 절단 및 이송 전 공정 자동 제어
    		•
    기타
  • Labview, NI
    		•

    ERAE 강성시험기
    Download free bootstrap 4 landing page, free boootstrap 4 templates, Download free bootstrap 4.1 landing page, free boootstrap 4.1.1 templates, weber Landing page
    구분 주요사양 비고
    평가대상
  • 자동차 조향 장치 컬럼
    		•
    시험기
  • 구동형태 : 서보 모터 및 리니어 엔코더를 이용한 위치 제어
  • X,Y,Z,ΘX 4축 제어 장치
  • UTM (UNIVERSAL TESTING MACHINE) 설계 제작 적용
  • 미소변위 센서 적용
    		•
    기타
  • 로드셀 및 변위 센서, 제어계측장치 (Labview, NI)

    • MK 타이어 금형 자동 세척 절단기_2017Y02M
    Download free bootstrap 4 landing page, free boootstrap 4 templates, Download free bootstrap 4.1 landing page, free boootstrap 4.1.1 templates, weber Landing page
    구분 주요사양 비고
    평가대상
  • 자동차용 타이어 금형 자동 세척 및 융탕부 절단 장비
    		•
    시험기
  • 구동형태 : 서보 모터, 유압실린더, 공압실린더 및 리니어 엔코더를 이용한 다축 위치 제어
  • 세척 및 절단 및 이송 전 공정 자동 제어
    		•
    기타
  • Labview, NI
    		•

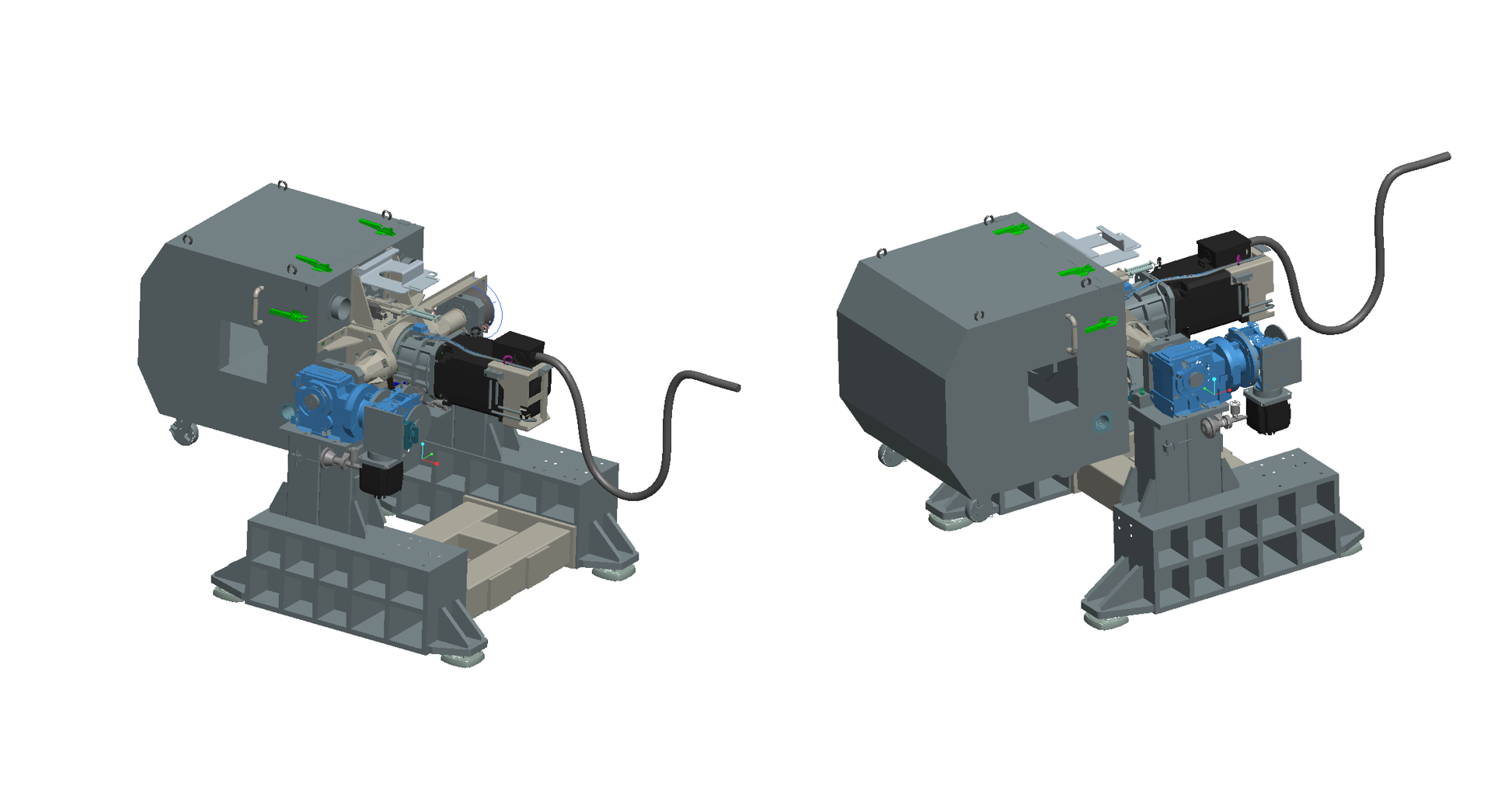

    WIA 윤활시험기
    Download free bootstrap 4 landing page, free boootstrap 4 templates, Download free bootstrap 4.1 landing page, free boootstrap 4.1.1 templates, weber Landing page
    구분 주요사양 비고
    평가대상
  • Transfer case
    		•
    시험기
  • MAX RPM : 12000rpm
  • Rolling angle : ±180 deg
  • Tilting angle : ±45 deg
  • 냉동장치 : -45도
    		•
    기타
  • 제어계측장치 (Labview, NI)

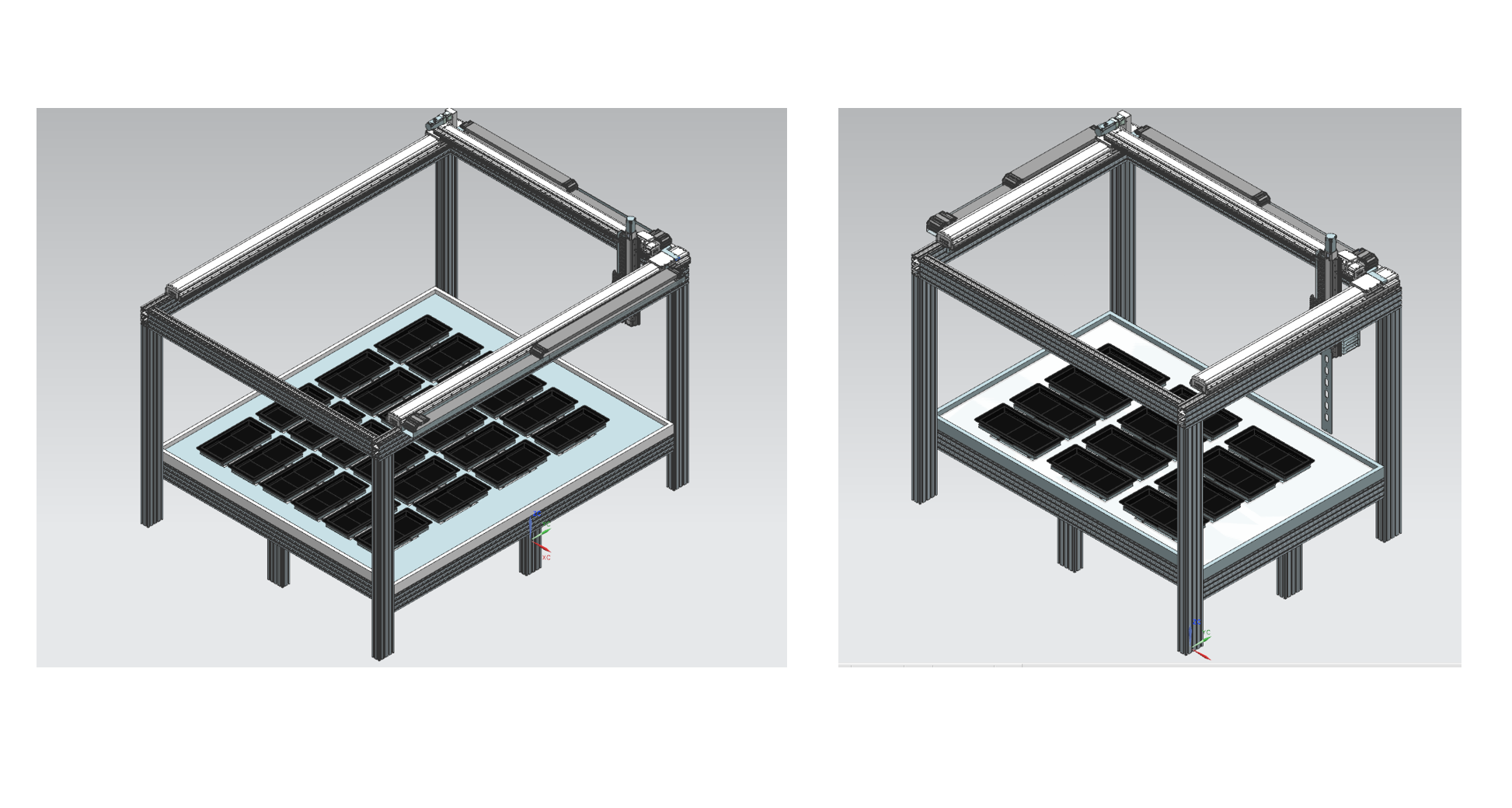

    • WIA 파단시험기
    Download free bootstrap 4 landing page, free boootstrap 4 templates, Download free bootstrap 4.1 landing page, free boootstrap 4.1.1 templates, weber Landing page
    구분 주요사양 비고
    평가대상
  • 농장물 유전자 조작 영상분석 시스템
    		•
    시험기
  • Phenotyping H/W 사양
  • -A형 STROKE : 2700×2000×600mm (3자유도 단축 로봇)
  • -B형 STROKE : 2700×2000×600mm (3자유도 단축 로봇)
    		•
    기타
  • 제어계측 : PLC

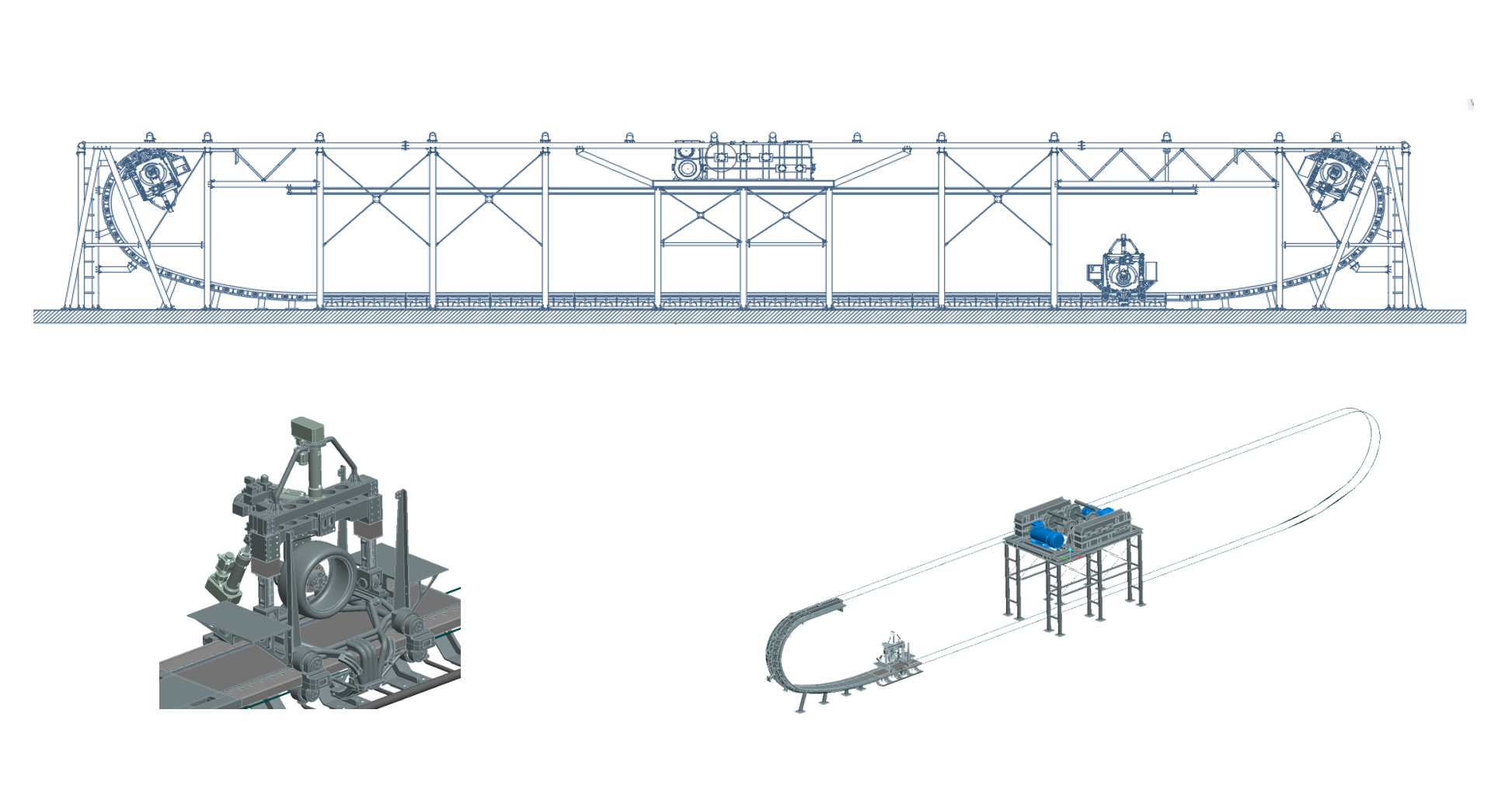

    • HK 실내다노면 타이어 F&M 시험기(50m)
    Download free bootstrap 4 landing page, free boootstrap 4 templates, Download free bootstrap 4.1 landing page, free boootstrap 4.1.1 templates, weber Landing page
    구분 주요사양 비고
    평가대상
  • 자동차용 타이어 실내 종합 성능 평가
    		•
    시험기
  • MAX SPEED : 65Kph (50m 실내 트랙, 이동대차)
  • camber, tow angle & load control
  • 수막장치
    		•
    기타
  • 제어계측장치 (Labview, NI)

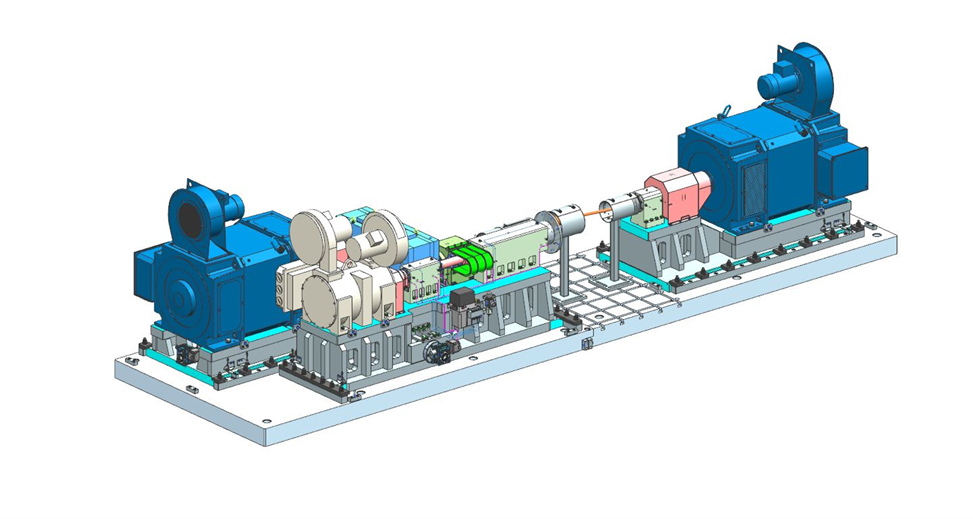

    • 네오 오토 모터 시험 3축 다이나모
    Download free bootstrap 4 landing page, free boootstrap 4 templates, Download free bootstrap 4.1 landing page, free boootstrap 4.1.1 templates, weber Landing page
    구분 주요사양 비고
    평가대상
  • 전기자동차 및 하이브리드 자동차용 모터 시험
    		•
    시험기
  • Input MAX RPM : 16,000rpm
  • Input MAX Torque : 450Nm
  • Output MAX RPM : 2,500rpm
  • Output MAX Torque : 5,000Nm
    		•
    기타
  • 제어계측장치 (Labview, NI)

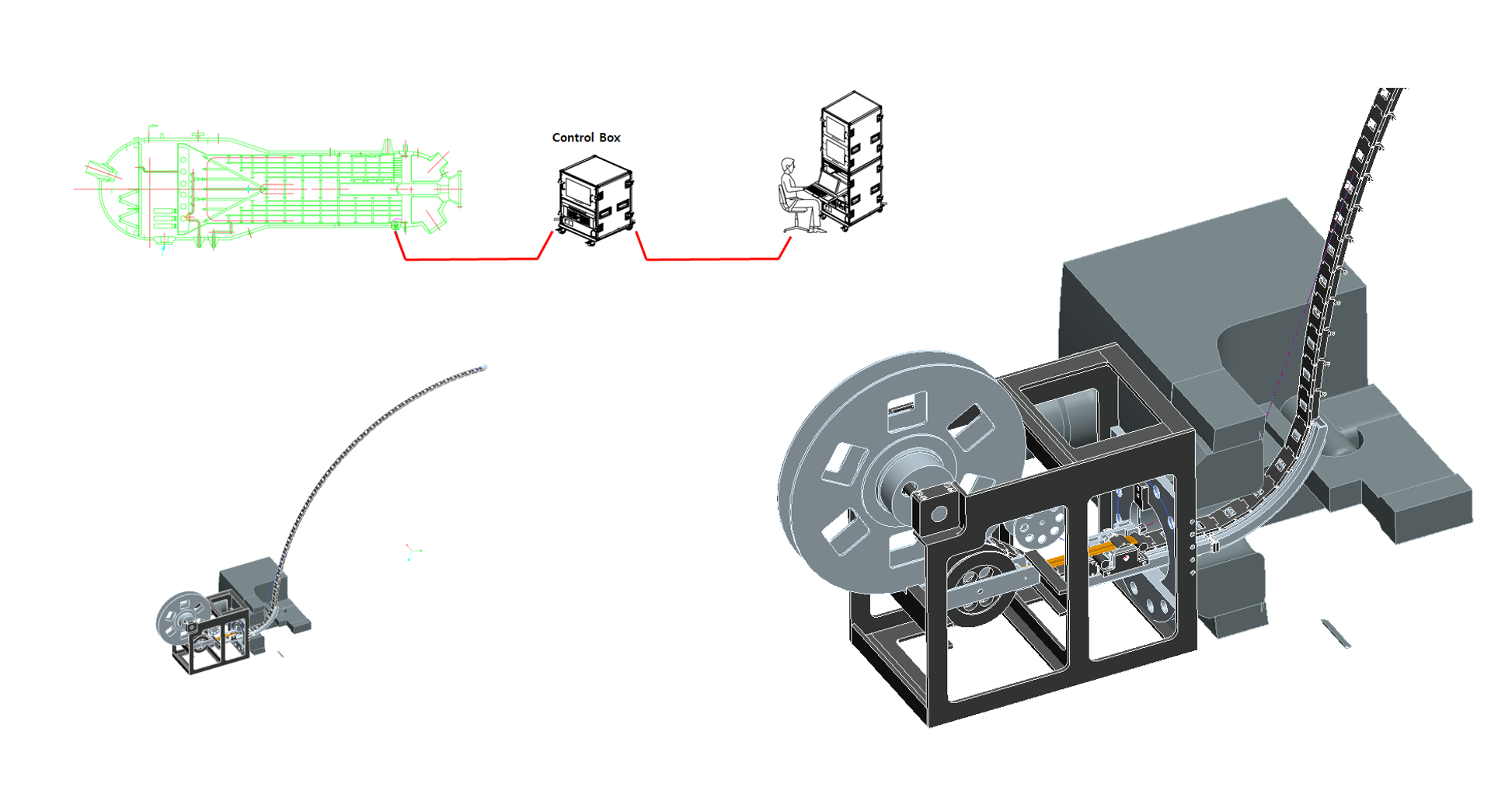

    • 두산중공업 증기 발생기 검사 장비
    Download free bootstrap 4 landing page, free boootstrap 4 templates, Download free bootstrap 4.1 landing page, free boootstrap 4.1.1 templates, weber Landing page
    구분 주요사양 비고
    평가대상
  • 원자로 증기 발생기 검사 장비
    		•
    시험기
  • 기타
  • 제어계측장치 (Labview, NI)

    • 자동변속기 및 EV MOTOR Assemble tester
    Download free bootstrap 4 landing page, free boootstrap 4 templates, Download free bootstrap 4.1 landing page, free boootstrap 4.1.1 templates, weber Landing page
    구분 주요사양 비고
    평가대상
  • 자동변속기 및 EV MOTOR 환경, 성능시험기
    		•
    시험기
  • 3축 DOF
  • Input RPM : 6500RPM
  • TILTING ANGLE : ±60DEG
  • ROLLING ANGLE ; ±180 DEG
  • 자동 PATTERN 시험
    		•
    기타
  • 제어계측장치 (Labview, NI)

    • 평화오일씰 소성로
    Download free bootstrap 4 landing page, free boootstrap 4 templates, Download free bootstrap 4.1 landing page, free boootstrap 4.1.1 templates, weber Landing page
    구분 주요사양 비고
    평가대상
  • 자동변속기용 회전 씰링 소성
    		•
    시험기
  • 6 CYLINDER
  • 18 HEATER 히팅 장치
  • 공냉식 냉각 장치
  • 반 자동 생산 장비
    		•
    기타
  • 제어계측 : 비주얼 베이직 PC 제어, PLC 제어

    • 중국Gleey 자동차 valve body 시험기
    Download free bootstrap 4 landing page, free boootstrap 4 templates, Download free bootstrap 4.1 landing page, free boootstrap 4.1.1 templates, weber Landing page
    구분 주요사양 비고
    평가대상
  • 자동변속기용 valve body
    		•
    시험기
  • -40~150℃ 유압성능시험 (환경챔버 및 유온제어용 칠러 적용 사양)
  • DUTY CONTROLLER 적용
  • 자동 PATTERN 시험
    		•
    기타
  • 제어계측장치 (Labview, NI)

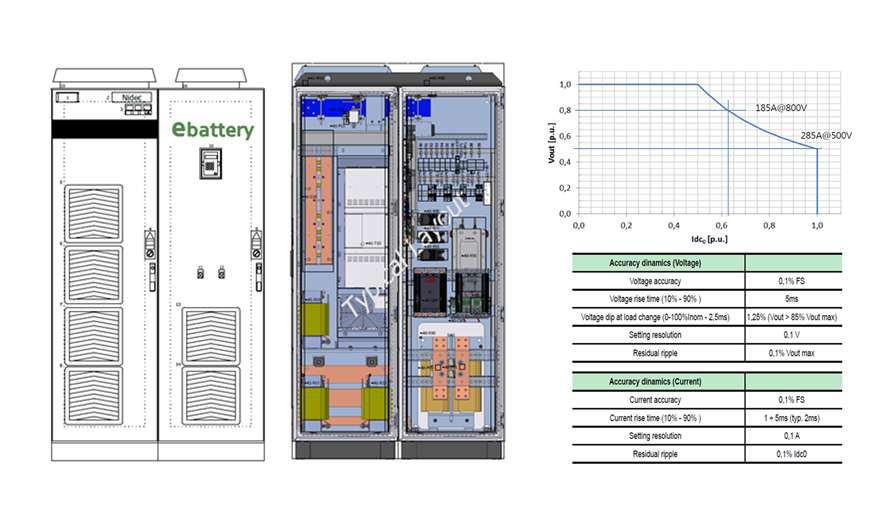

    • 현대트랜시스 EV MOTOR BTS(Battery Simulation System) _ 148kw급
